海灣DZX-02定位底座

簡要描述：

  • 更新時間：2024-08-05 15:07:23
  • 訪  問  量：9009
詳細介紹

一、DZX-02概述：

本底座確定探測器有 的安裝位置，接線簡單方便，適用于JTF-GOF-GST9713型點型復合式感煙感溫火災探測器、JTY-GF-GST9711型點型光電感煙火災探測器、JTW-ZOF-9712型點型感溫火災探測器安裝接線。


二、DZX-02結構特征、安裝與布線：

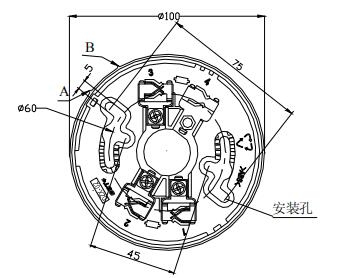

探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZX-02定位底座，其示意圖如下圖：

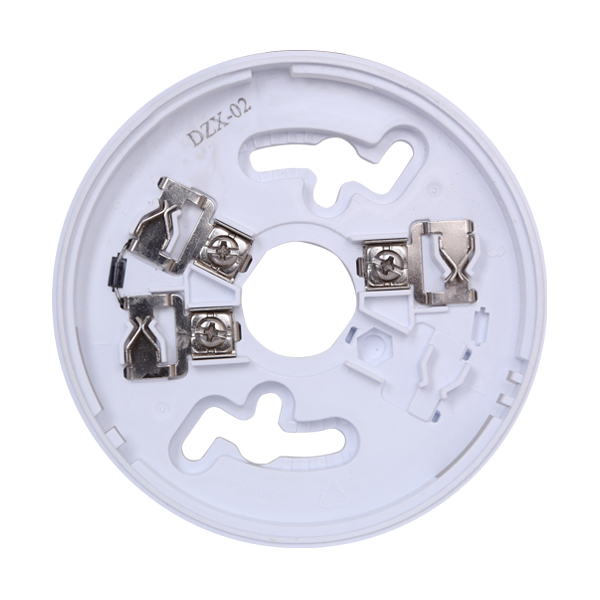

DZX-02定位底座

底座上有四個帶數字標識的接線端子，“1”接輸入模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在輸入模塊輸出端的負極上；“4”不接線。
 布線要求：采用截面積≥1.0 mm2的阻燃RV或BVR線。
